HDMI延伸中继器，2进2出，EDID管理，双向IR/RS232延伸，IR控制，EVBMS-1272X

產品名稱 : KVM延長器雙控制, 5K 60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理

產品型號 : EGBMU-M3015

產品描述

● HDMI+IR+RS232延伸中继器，可由一台发射端一台中继端及一台接收端单元共同组合

● CAT6网线传送HDMI FHD 1080p信号长达70米

● 1xHDMI加上1xCAT5等2个视频信号源的输入，支持视频信号源的切换与输出

● 控制方式有（1）.前面板按键（2）.IR控制

● 支持双向IR红外控制信号（38KHz~56KHz）延长功能，适用于周边多媒体影音装置播放控制

● 支持全双工RS-232通信，适用于门禁监视摄影系统与投影机架设布幕等列表信号控制

● 支持HDCP加密数位传输及蓝光播放

Add to Compare

數量 :

询价

HDMI延伸中继器，2进2出，EDID管理，双向IR/RS232延伸，IR控制，70M，EVBMS-1272X

EVBMS-1272X，延伸中继器，为一高效能基于HDBaseT技术建构的影音延长，影音切换与分配及控制信号延伸系统.在此延伸构架下能同时支持2进2出HDMI影音，RS-232及双向IR红外控制信号延伸.影音信号由发射端（选）输入转RJ45网线信号输出到中继器EVBMS-1272X再转RJ45网线信号输出到远处的接收端（选）前后距离最远可达1080p@140M（70m+70m）.完整EDID管理功能整合信号源与播放设备端之间最佳图像分辨率输出，支持单边供电。

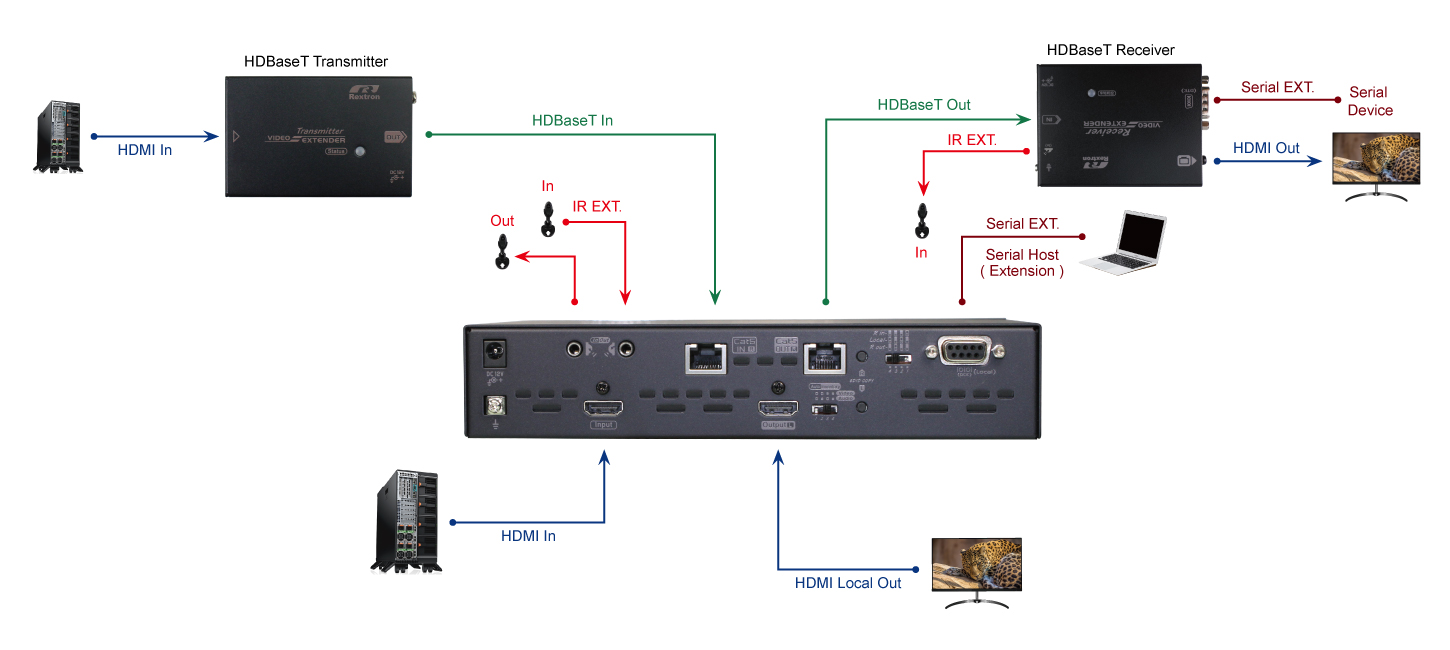

延伸中繼器-IO

完整EDID管理功能：HDMI延伸中继器系统可提供近端及远端（接收端，另购）EDID参数复制与整合

Rextron智慧EDID管理系统，提供了先进的音讯/视频EDID解决方案，独特的EDID复制功能使其能够从多媒体家庭影院音响、投影、功率扩大系统中单独取得音讯及视频的EDID参数，把高分辨率的视讯讯号和高品质的音讯信号分别复制到系统內存，确保正常且高画质高音质输出。

1. 手动EDID复制功能（EDID Copy）

2. EDID自动学习（EDID Auto Learning）让EVBMS-1272X读取系统EDID参数或者自动从屏幕抓取并复制

双向红外IR信号延伸功能，延伸中继器，EVBMS-1272X标配2个红外线接口，一收一送，两两对应，支持全辐38KHz~56KHz IR频宽符合市场绝大多数红外线设备的兼容性，例如电视，投影机，数位机上盒，DVD蓝光播放器…等等远端操控，免除两端异地奔波之苦.红外线感应器线材最长可达3.0m（另购）避免因环境障碍物等阻隔可配合不同场合安装。

RS-232全双工信号传输（Full-duplex，115,200bps）为性价比高且基于纯硬件设置的解决方案.支持所有符合RS-232协定的设备远端控制与管理.HDMI延伸中继器RS-232序列信号延伸功能于发射端/中继器/接收端三者间的信号沟通可经由4段式滑动开关来设定.特别适用于数位标牌，工控产业，商办环境，智能教室及智能家居等应用。

EVBMS-1272X HDMI中继器单边供电功能，幻象电源功能支持三个设备（Tx / Repeater/ Rx）中任两设备单电源供应，支持70m电源经单条网路线传输，系统可从Tx供电，中继供电，也可从Rx供电，削减額外的电源供应器施工安装，对于施工现场该点找不到电源接头时特别有帮助。

● HDMI+IR+RS232延伸中继器，可由一台发射端一台中继端及一台接收端单元共同组合

● CAT6网线传送HDMI FHD 1080p信号长达70米

● 1xHDMI加上1xCAT5等2个视频信号源的输入，支持视频信号源的切换与输出

● 控制方式有（1）.前面板按键（2）.IR控制

● 支持双向IR红外控制信号（38KHz~56KHz）延长功能，适用于周边多媒体影音装置播放控制

● 支持全双工RS-232通信，适用于门禁监视摄影系统与投影机架设布幕等列表信号控制

● 支持HDCP加密数位传输及蓝光播放

● 支持单边供电，幻象电源单电源供应两个设备

● 支持HDMI CEC消费电子控制功能

● 随插即用无需安装任何驱动程序及软件

独特的EDID管理功能（延伸显示辨识码）

● 具多功能的EDID设置如EDID复写及EDID模拟功能，以确保精准及高画质的输出

● 可从所连接的近端显示器读取其EDID或者读取远端屏幕的EDID（须与接收端单元连接）

● EDID Auto Learning，系统能正确辨认所接屏幕分辨率避免黑屏闪屏发生

Model Name	中繼器
Model Name	EVBMS-1272X
MAX.Resolution	3840x2160@30Hz ( 4:4:4 ) 3840x2160@60Hz ( 4:2:0 )
Video Input	HDMI x 1 RJ45 x 1 ( HDBaseT )
Video Output	HDMI x 1 ( Local ) RJ45 x 1 ( HDBaseT )
IR Extension	3.5mm IR Jack x 1 ( In ) 3.5mm IR Jack x 1 ( Out )
IR Control	IR Sensor x 1 (Front)
Serial Extension	DB9 x 1 ( DCE )
Serial Control	RJ11 x 1
Slide Switch	Audio/Video EDID Audio / Video / Inventory Serial Linking Setting Link Mode x 4
Push Button	Function x 1 Source Selection x 1 EDID Copy x 2 (Local x 1 + Remote x 1)
LED Indicator	Status LED x 1 Input LED x 2 Ouptut LED x 2
HDCP Compliance	HDCP 1.4
HDBaseT Interface	RJ45 x 1 ( CAT.5e/6/7 )
Extension Range	35M@4K 70M@1080P
Power Supply	DC 12V (PoC)
Operation Environment	0~40°C, Humidity<80%
Storage Temperature	-20~60°C
Enclosure	Metal
H x W x D (mm)	35 x 190 x 125
Weight (g)	1050
