HDMI延长分配器发射端，4进5出，矩阵智能切换，EDID管理，IR/RS232/GUI控制，EVBM-S1474L

產品名稱 : KVM延長器雙控制, 5K 60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理

產品型號 : EGBMU-M3015

產品描述

● HDMI影音延长分配器发射端，可外接4组接收端形成影音矩阵分布系统

● 4xHDMI输入加上1xHDMI及4xCAT5输出，支持影音信号的延长，切换与分配

● CATx网线传送HDMI FHD 1080p信号长达70米

● 控制方式有（1）.前面板按键（2）.IR控制（3）.RS-232/GUI远程控制

● 可设定开启/关闭影音输出端信号

● 支持HDCP 1.4加密数位传输及蓝光播放

● 支持单边供电，幻象电源单电源供应两个设备

● 随插即用无需安装任何驱动程序及软件

Add to Compare

數量 :

询价

HDMI延长分配器发射端，4进5出，矩阵智能切换，EDID管理，IR/RS232/GUI控制，70M，EVBM-S1474L

EVBM-S1474L，HDMI延长分配器，为一高效能基于HDBaseT技术建构的影音延长，影音切换与影音分配延伸系统.在此延伸构架下能同时支持4进5出HDMI影音矩阵式分布.影音信号由发射端HDMI输入转RJ45网线信号输出到远处的接收端（选）前后距离最远可达1080p@70m.完整EDID管理功能整合信号源与播放设备端之间最佳图像分辨率输出，支持单边供电。

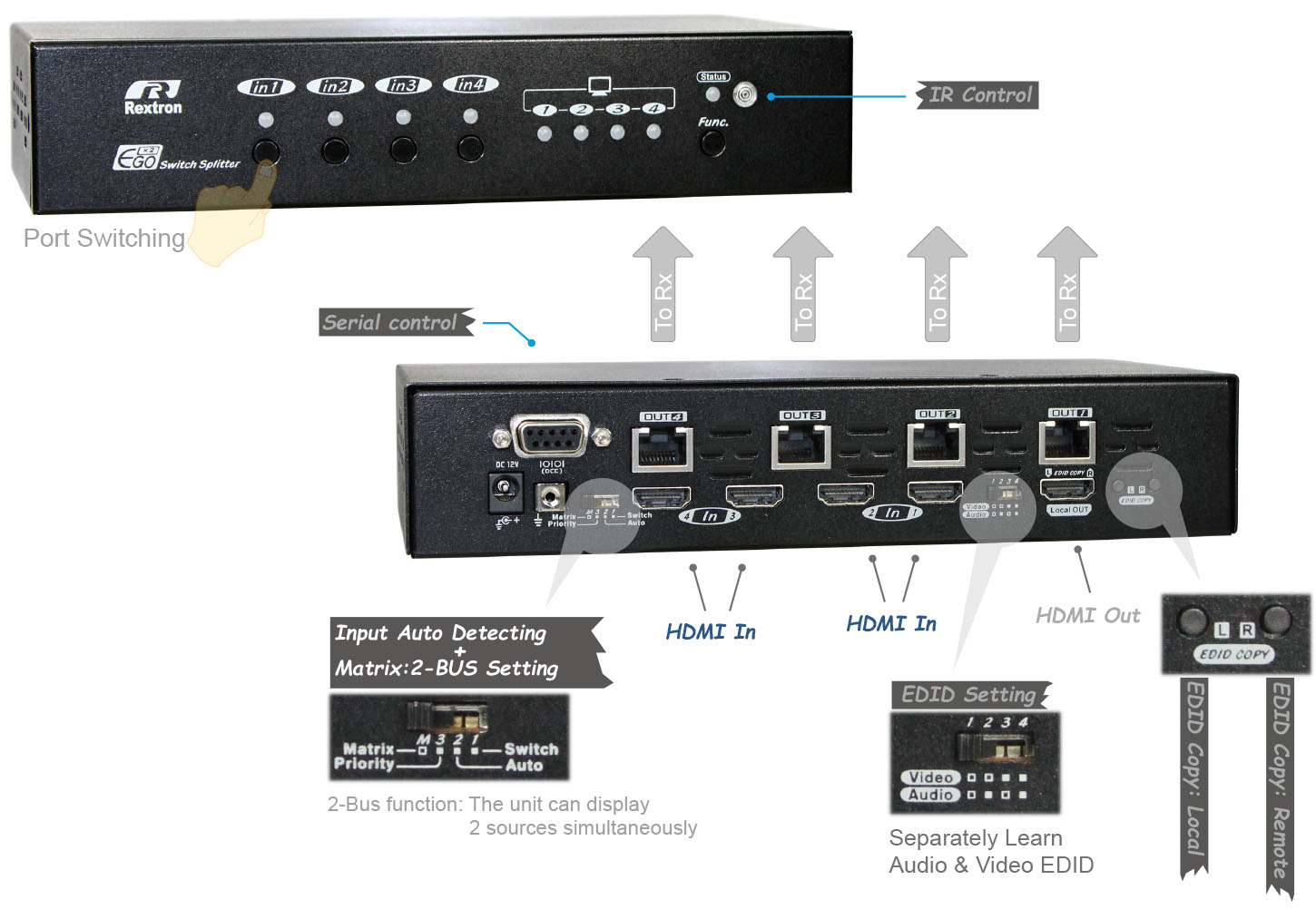

HDMI延長分配器-IO

独特影音智能切换分配功能

HDMI延长分配器，EVBM-S1474L可注入4个HDMI信号，择一输出到近端屏幕或者传送至接收端（选）投影机播放.多重先进的智能视频信号源选择切换播放功能使得HDMI延长分配器能自动侦测最新视频源的接入自动提取该视频源播放，使用者也可设置优先权来依序播放，省去来来回回频繁又耗时的手动切换或误触操作。

1. 手动模式：按键切换，遥控器切换及RS232信号切换控制

2. 自动模式：自动侦测感应自动播放（智能播放）

3. 优先权模式：设定好优先权后系统将以信号的优先级播放

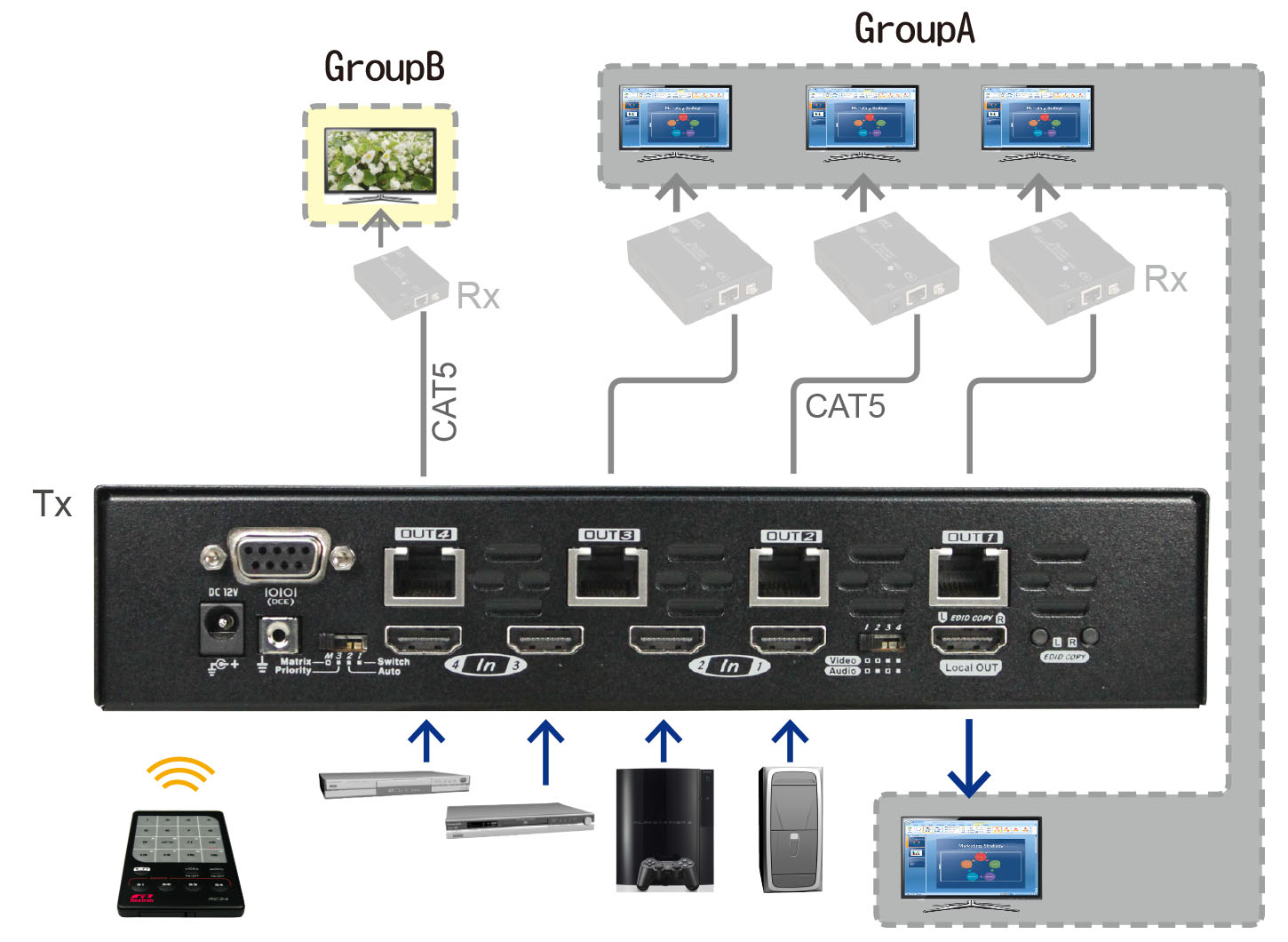

4. 矩阵模式：延长分配器输出端口分成两个群组，系统可同时播放2个不同画面

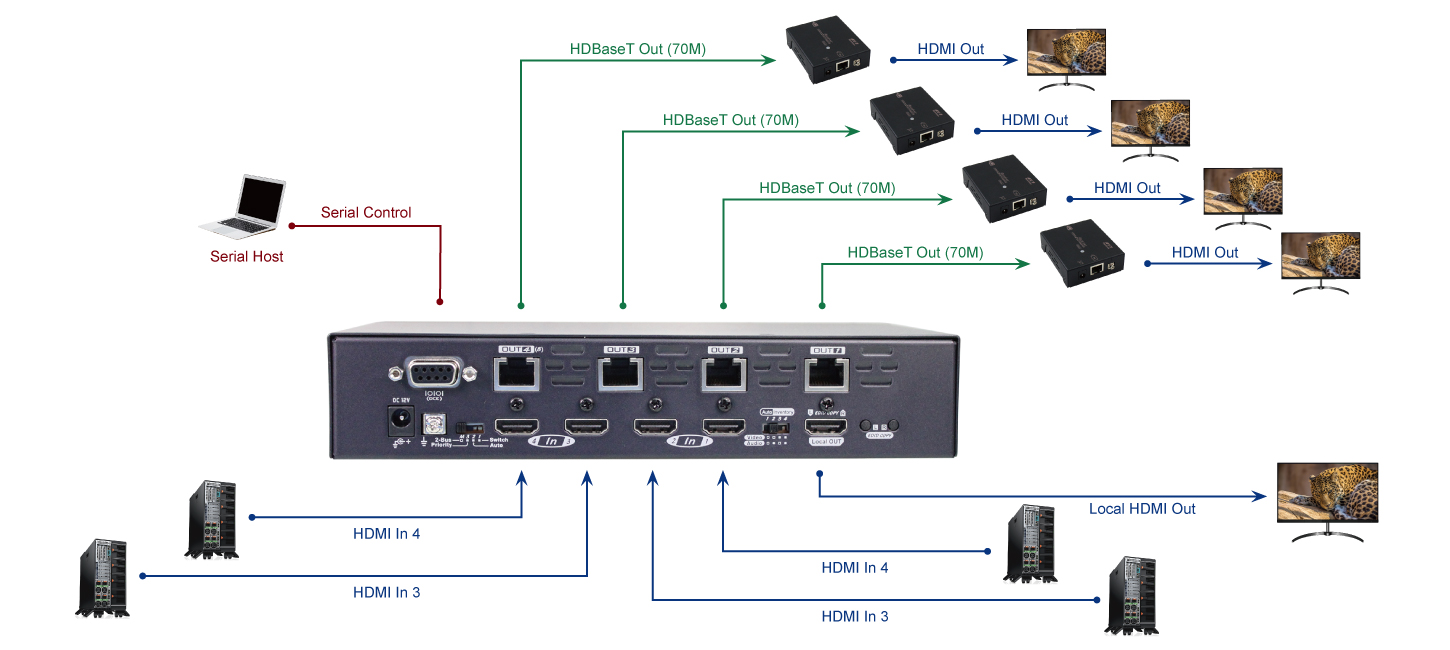

HDMI延長分配器-application

完整EDID管理功能：HDMI延长分配器系统可提供近端及远端（接收端）EDID参数复制与整合

Rextron智慧EDID管理系统，提供了先进的音讯/视频EDID解决方案，独特的EDID复制功能使其能够从多媒体家庭影院音响、投影、功率扩大系统中单独取得音讯及视频的EDID参数来整合多媒体系统（5.1/ 7.1/ Dolby Digital/ DTS/ LPCM），把高分辨率的视讯信号和高品质的音讯信号分别复制到系统內存，确保正常且高画质高音质输出。

1. 手动EDID复制功能（EDID Copy）

2. EDID自动学习（EDID Auto Learning）读取系统EDID参数或者自动从屏幕抓取并复制

EVBM-S1474L HDMI延长分配器单边供电功能，幻象电源功能支持两个设备单电源供应，支持70m电源经单条网路线传输（Tx->Rx），削减额外的电源供应器施工安装。

EVBM-S1474L，4进5出HDMI延长分配器体积轻巧安装容易，支持多种控制方式包括按键/ IR/ RS-232/ GUI等等.内嵌的序列端口界面在工控环控领域中其序列控制及图形化使用者界面软件操作（GUI）功能简化了各个集成商系统整合的门坎。

● HDMI影音延长分配器发射端，可外接4组接收端形成影音矩阵分布系统

● 4xHDMI输入加上1xHDMI及4xCAT5输出，支持影音信号的延长，切换与分配

● CATx网线传送HDMI FHD 1080p信号长达70米

● 控制方式有（1）.前面板按键（2）.IR控制（3）.RS-232/GUI远程控制

● 可设定开启/关闭影音输出端信号

● 支持HDCP 1.4加密数位传输及蓝光播放

● 支持单边供电，幻象电源单电源供应两个设备

● 随插即用无需安装任何驱动程序及软件

EGO功能，先进的智能视频信号源选择或切换功能

● 提供多重智能切换功能：（1）依照优先权功能来选择（2）自动感应自动智慧切换选择和（3）手动切换模式选择

● 支持矩阵模式：系统可同时播放2个不同画面

● 通过按钮选择视频信号源（手动切换）或依照优先权顺序设定（优先权功能）

● 透过（1）（2）各项预先设置，可轻易加载各输入端信号源，免除人为操作或误触状况产生

独特的EDID管理功能（延伸显示辨识码）

● 具多功能的EDID设置如EDID复写及EDID模拟功能，以确保精准及高画质的输出

● 可从所连接的近端显示器读取其EDID或者读取远端屏幕的EDID（须与接收端单元连接）

● EDID Auto Learning，系统能正确辨认所接屏幕分辨率避免黑屏闪屏发生

图形化使用者界面软件（GUI）操作特点

● 图形描述系统让操作更简单、更高效

● 功能表图形化显示，以简单图标显示系统连接的状态

● 可以命名和可对每一个信号源和播放设备使用自制的图象

Model Name	Transmitter
Model Name	EVBM-S1474L
MAX.Resolution	Full HD (1080p@60Hz)
Video Input	HDMI x 4
Video Output	RJ-45 x 4 HDMI x 1
IR Control	IR Sensor x 1 (Front)
Serial Control	DB9 x 1
Slide Switch	Input Auto Detecting Function x 1 ( 4 Mode ) EDID Setting x 1
Push Buttons	Video Switch x 4 Func x 1 EDID Copy x 2
LED Indicator	Status LED x 1 Input LED x 4 Output LED x 4
HDCP Compliance	HDCP 1.4
HDBaseT Interface	RJ45 x 4 ( CAT.5e/6/7 )
Extension Range	70M@1080P
Power Supply	DC 12V ( PoC )
Operation Environment	0~40°C, Humidity<80%
Storage Temperature	-20~60°C
Enclosure	Metal
H x W x D (mm)	35 x 190 x 125
Weight (g)	1300
