Name: 多对多，网络型HDMI延长器，音讯嵌入，RS232双向IR延伸，双向音源传输，电视墙，RS232控制，PoE
Brand: Rextron

产品名称：多对多，网络型HDMI延长器，音讯嵌入，RS232双向IR延伸，双向音源传输，电视墙，RS232控制，PoE

产品型号：NVKM-M42

產品描述

● 网络型分布式HDMI延伸器由一台发射端及一台接收端单元组合

● 支持1对1 / 1对多/多对多矩阵影音广播

● 支持千兆网络（Giga LAN Hub）降低信号延迟，方便系统管理

● 传输3.5mm立体声，4K HDMI影音，双向红外IR，及RS-232列表信号

● 独立双向立体音频延伸功能（Speaker+Mic）

● 支持HDMI音频嵌入功能，将3.5mm Audio嵌入HDMI信号以数位音频方式输出

● 图像缩放（Scaler）技术确保图像以原生分辨率或以1080p输出

● 支持EDID Copy避免屏幕黑屏闪屏状况发生

Add to Compare

數量 :

询价

接口类型与数量

请参阅下方原始规格、接口图与连接图。

数量依据本页原始文字规格整理，不同位置、规格栏和工作模式分别列示；主机台数不等于视频接口数量。实际配置请与技术人员确认。

多对多，网络型HDMI延长器，音讯嵌入，RS232双向IR延伸，双向音源传输，电视墙，RS232控制，PoE，NVKM-M42

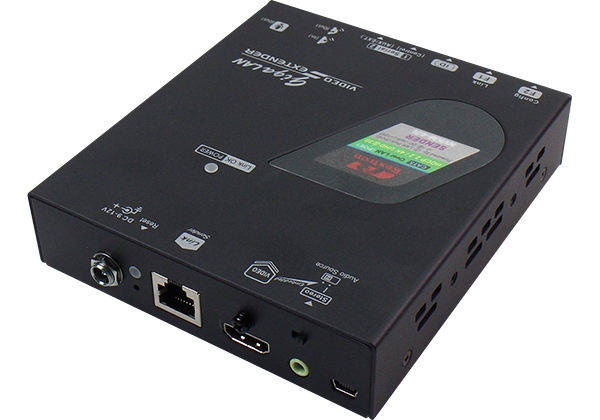

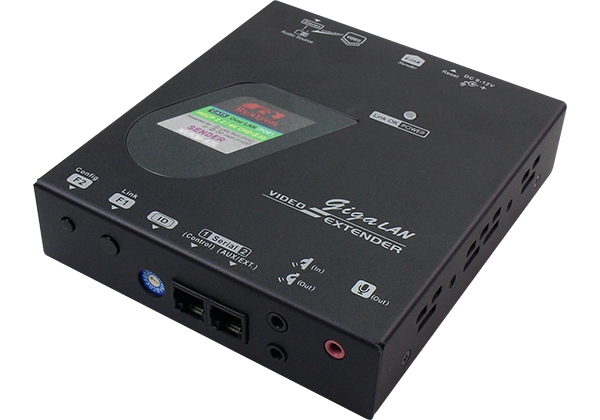

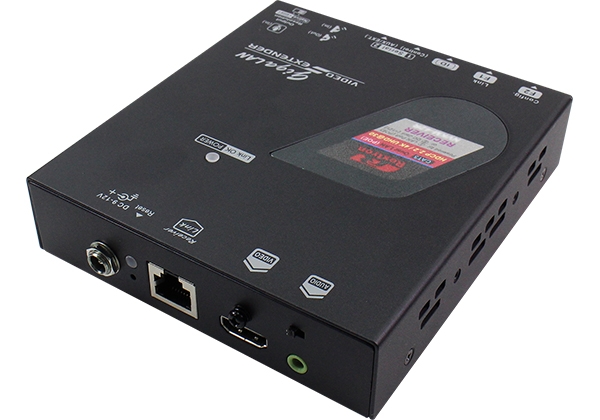

NVKM-M42= NVKM-42L（Tx发射端）+ NVKM-42R（Rx接收端）

网络型HDMI延长器，NVKM-M42由一台发射端单元（NVKM-42L）与一台接收端单元（NVKM-42R）组合而成.经由以太网络（Giga LAN）传送4K HDMI/ Audio/ IR/ RS-232等影音及控制信号.收送端16组字码的数字旋转开关（Rotary Switch）可供调节与配对，支持1对1 / 1对多/多对多等多种网络传输组合，最多可同时支持4组FHD图像信号数组发送，信号传送彼此间独立互不干扰.PoE免插电设计节省施工成本。

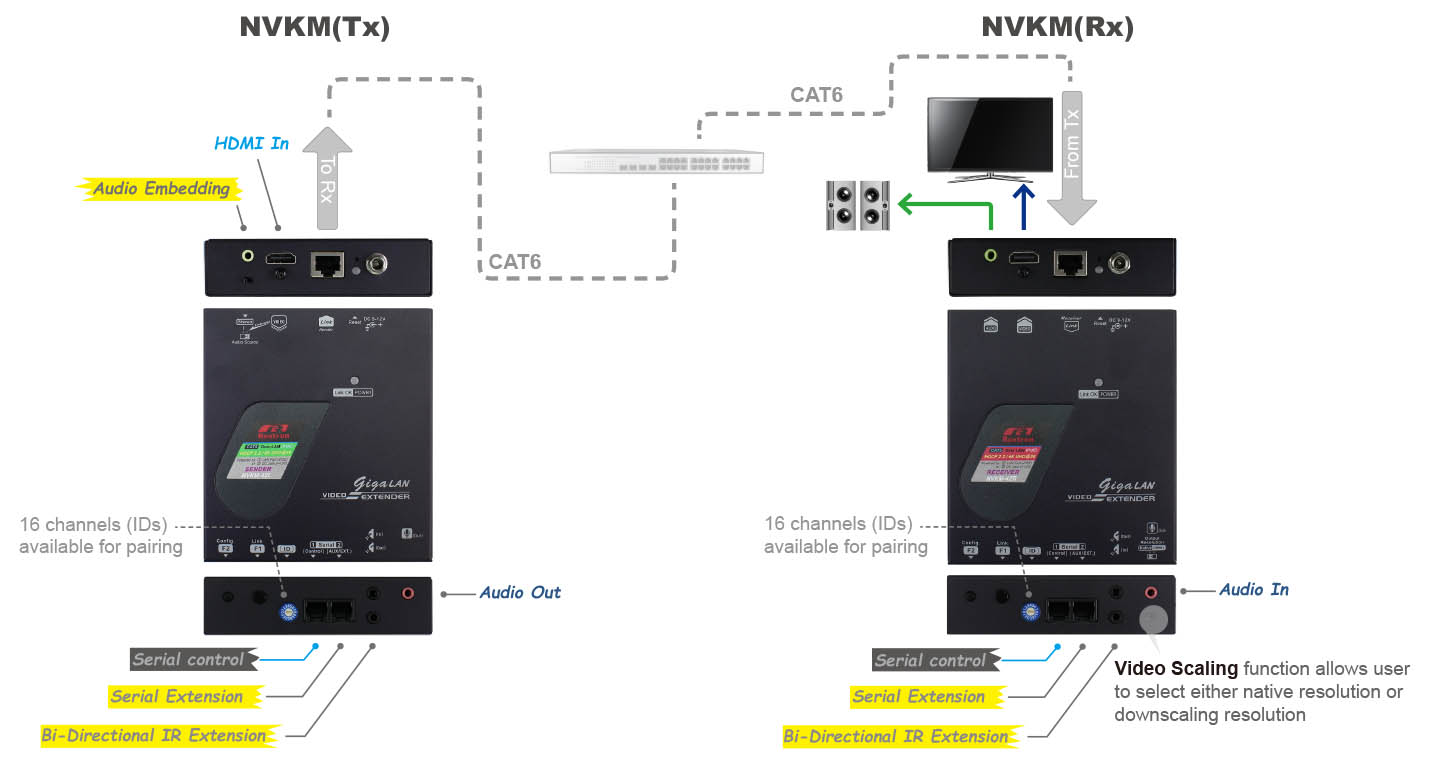

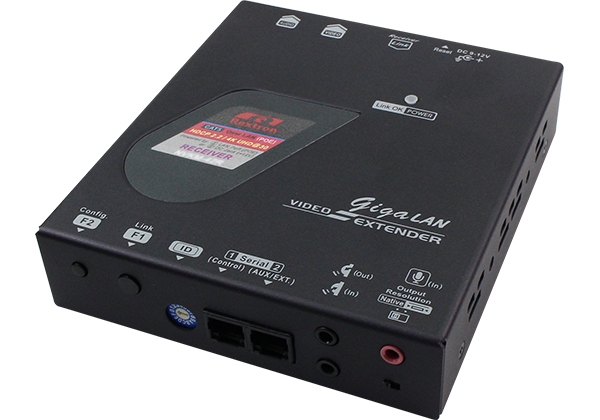

網路型HDMI延長器-IO

网络型HDMI延长器EDID Copy功能可复制Rx端屏幕的EDID并将此参数传回相应的Tx端，整合播放设备与信号源端之间最佳图像分辨率及图像输出效果，接收端支持图像缩放（Scaler）技术可选择并确保图像以原生分辨率或限制以1080p输出。

音源融合+双向音频传输

独立双向立体声延伸功能，网络型HDMI延长器同时进行双向音频传送，从Tx端到Rx端或是从Rx端延长到Tx端皆可.音源嵌入功能将3.5mm Audio融合入HDMI信号以数位音频方式输出（Tx端外接麦克风）.独立音源输入输出功能方便整合外接音源设备，如结合紧急广播，监听机房服务器运作示警等，实现异地语音传递与沟通.能符合内容创作者在影音后制过程需求，针对社群媒体工作者简化了音效剪辑特效合成的作业流程，也可运用在演讲及会议简报等工作进行场合。

双向红外IR信号延伸功能，NVKM-M42的发射端与接收端均标配2个红外线接口，一收一送，两两对应，支持38KHz~56KHz IR频宽符合市场绝大多数红外线设备的兼容性，例如电视，投影机，数位机上盒，DVD蓝光播放器…等等实现远端操控，免除两端异地奔波之苦.红外线感应器线材最长可达3.0m（另购）避免因环境障碍物等阻隔因素可配合不同场合安装。

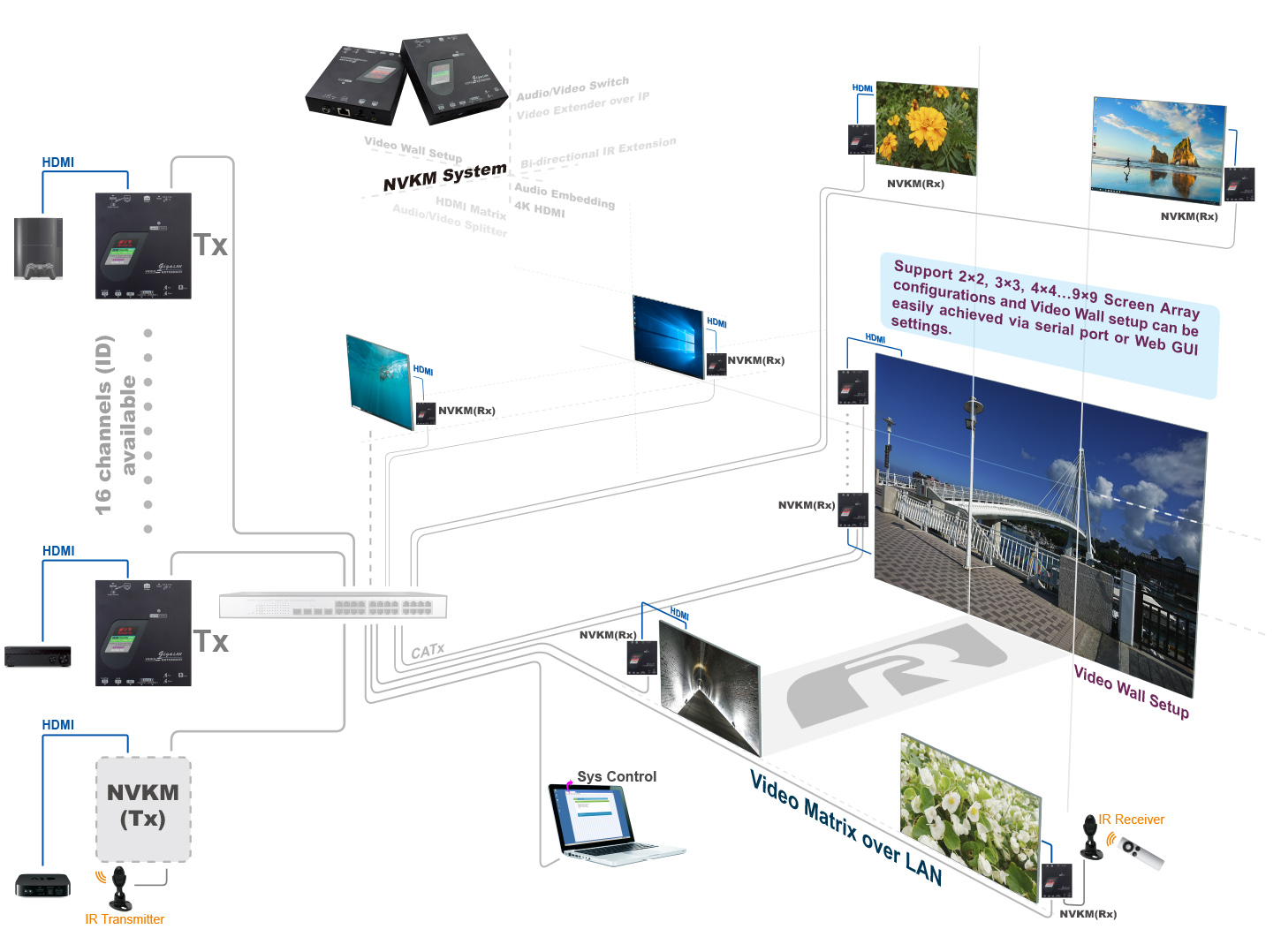

網路型HDMI延長器-application

RS-232信号传输+ RS-232系统控制（RJ11转DB9）

网络型HDMI延长器支持全双工（Full-duplex）序列信号传输.而其系统控制方面支持RS-232控制（指令列）及GUI（图形化）使用者界面软件操作双功能，在环控领域中简化了各个集成商系统整合的门坎.广告及会议简报最倚重的电视墙功能，规模从2x2，3x3，….9x9.特别适用于展场，舞台秀，演唱会，广告标牌等应用场合可轻轻松松由RS-232或Web GUI设置完成。

NOTE: PoE供电功能需指定相应网络集线器Ethernet Switch，且总供电量不得超过该网络集线器最大乘载负荷。

● 网络型分布式HDMI延伸器由一台发射端及一台接收端单元组合

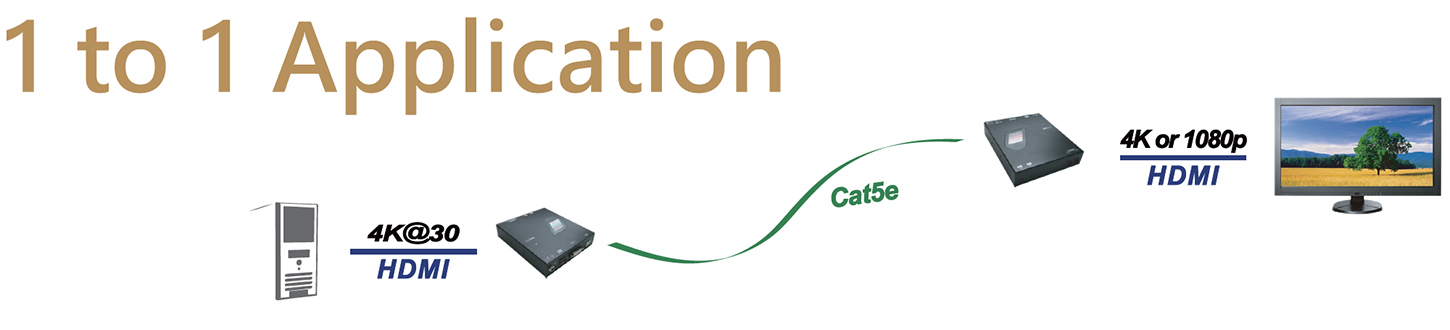

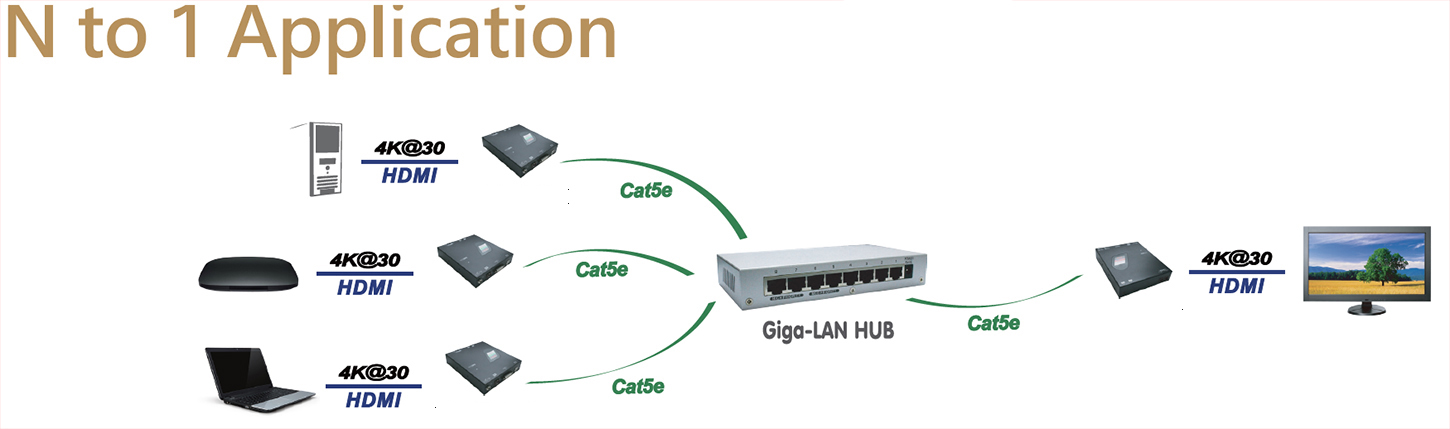

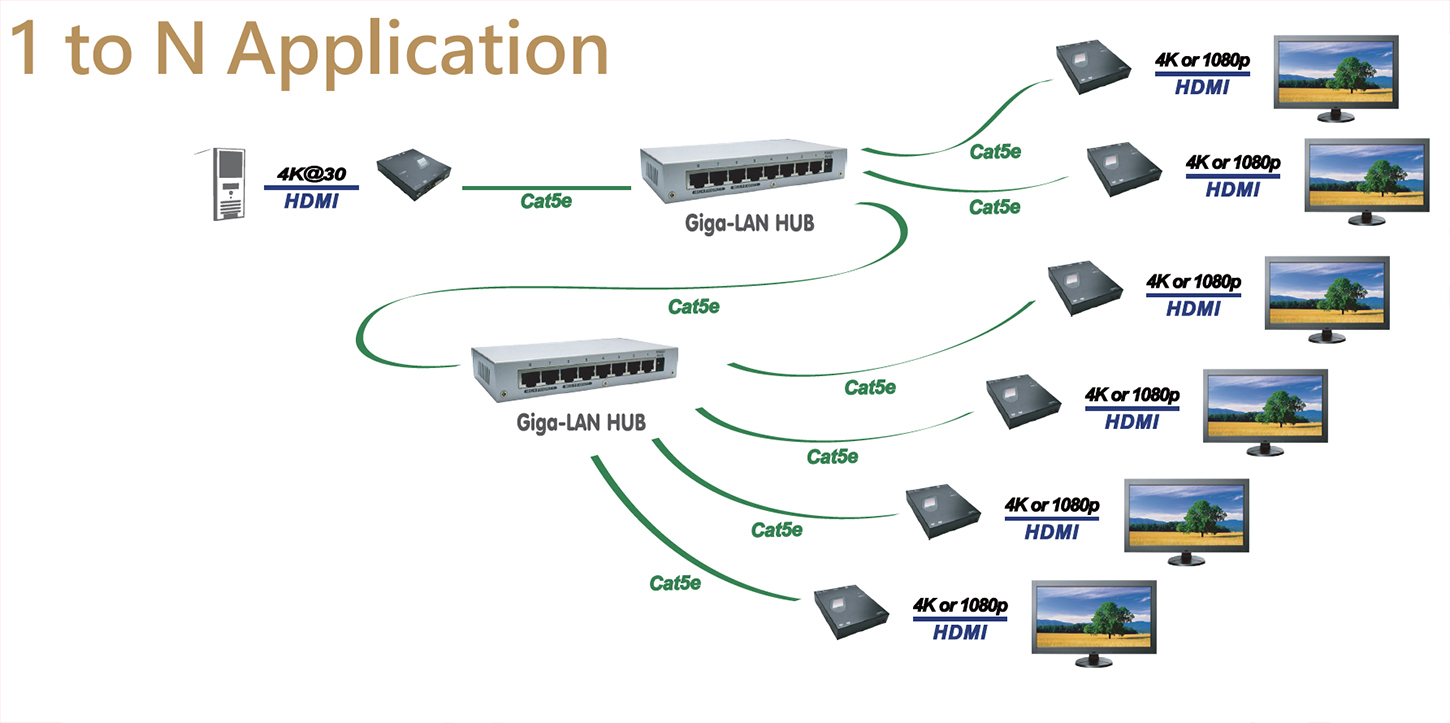

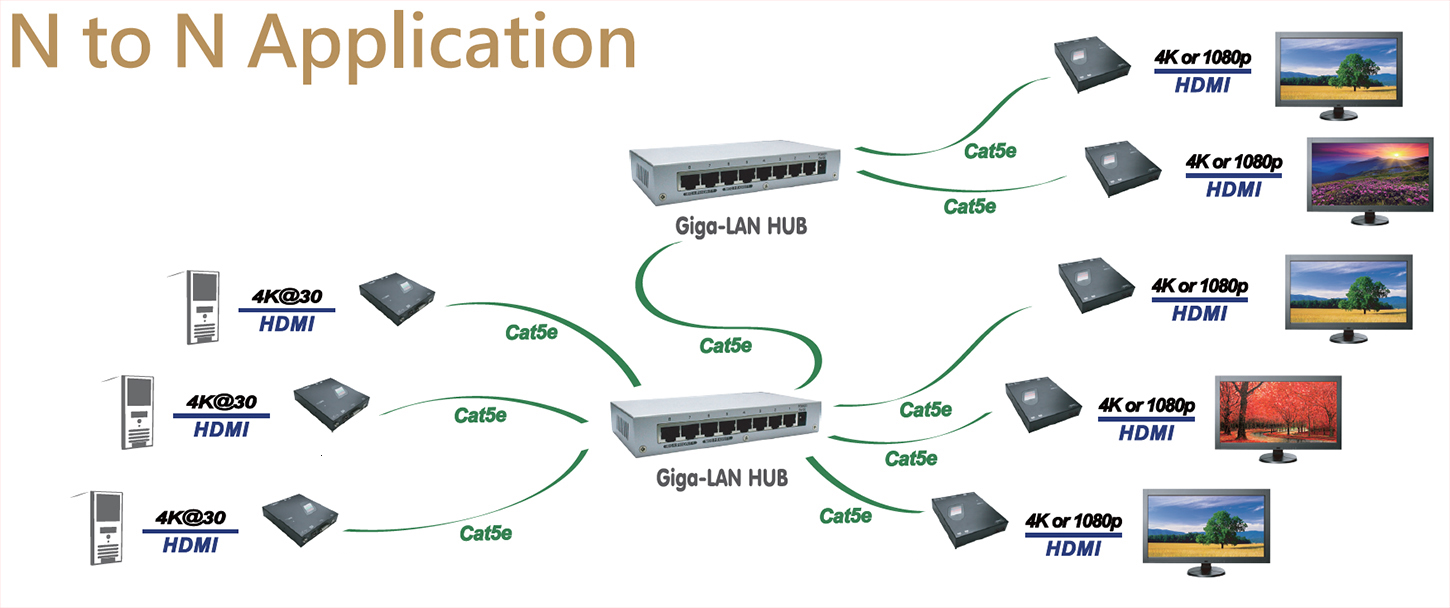

● 支持1对1 / 1对多/多对多矩阵影音广播

● 支持千兆网络（Giga LAN Hub）降低信号延迟，方便系统管理

● 传输3.5mm立体声，4K HDMI影音，双向红外IR，及RS-232列表信号

● 独立双向立体音频延伸功能（Speaker+Mic）

● 支持HDMI音频嵌入功能，将3.5mm Audio嵌入HDMI信号以数位音频方式输出

● 图像缩放（Scaler）技术确保图像以原生分辨率或以1080p输出

● 支持EDID Copy避免屏幕黑屏闪屏状况发生

● 旋转开关DIP Switch有16组ID可系统供配对使用

● 每一频道（Tx）可同时对1000个地点（Rx）广播

● 支持双向红外信号（38KHz~56KHz）延长功能，适用于多媒体影音装置播放控制

● 支持全双工RS-232通讯系统列表信号控制，适用于投影机架设布幕控制与门禁监视摄影系统应用

● 支持RS-232 Serial（指令列）及GUI（图形化）系统设置

● 支持HDCP 1.4加密数位传输及蓝光播放

● LED灯号显示连接状况，视频状态及HDCP状态

● PoE免插电设计节省施工成本

● 不须安装任何软件，支持各操作系统Windows / Mac / Linux / Chrome O.S.

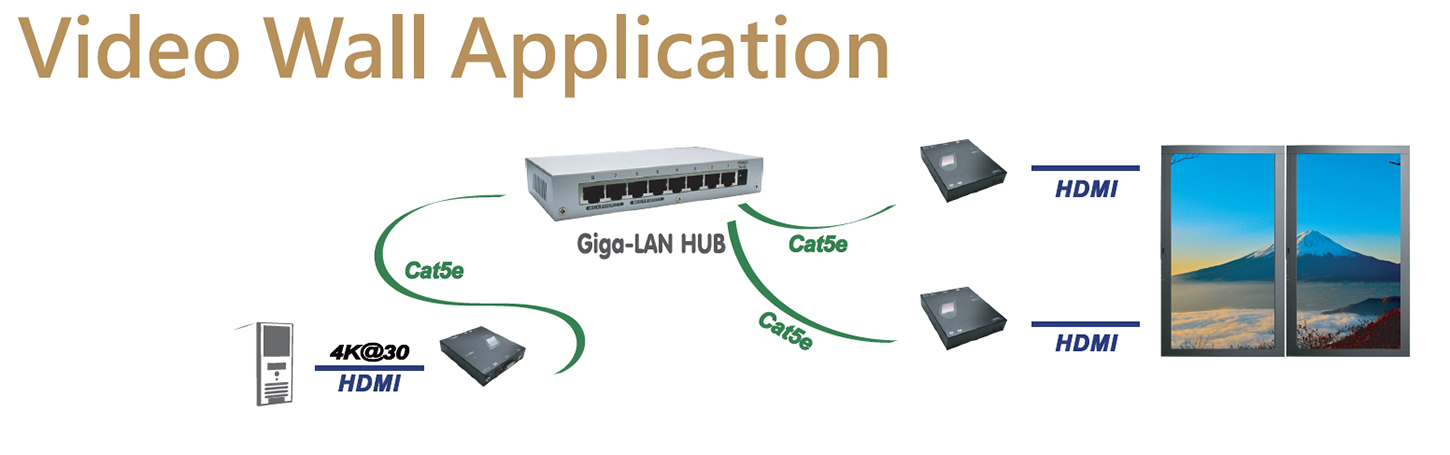

电视墙图像拼接功能

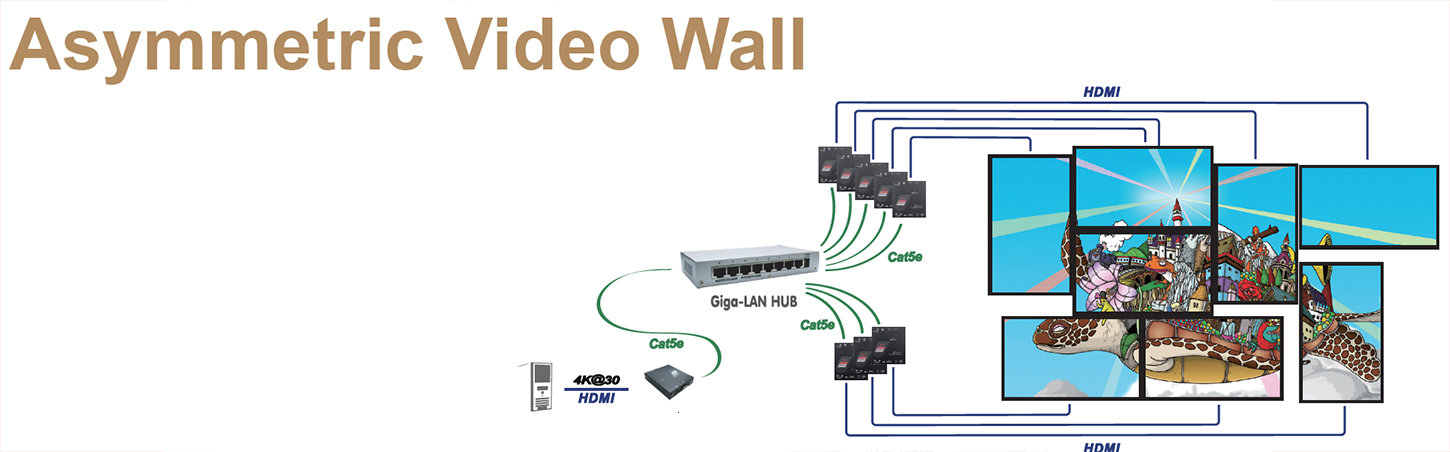

● 支持2×2,3×3,4×4……9×9（Max.）图像数组拼接

● 支持屏幕不规则排列拼接显示（适用于展场，广告标牌，演唱会，舞台秀…….）

Model Name	NVKM-M42 ( PoE )
	NVKM-42L ( Transmitter )	NVKM-42R ( Receiver )
Video / Audio Input	HDMI x 1 Analog Stereo ( Audio Embed Function )	N/A Microphone In
Video / Audio Output	N/A Microphone Out	HDMI x 1 Analog Stereo
Video Resolution (Max.)	UHD 3840x2160@30Hz ( 4:4:4 )
LEDs (Power / Connection Status)	x 1	x 1
Serial Control	Yes
Serial Extension	Yes
IR Extension	Yes
Audio Switch	x 1	N/A
Push Buttons	Reset x 1, Function x 2	Reset x 1, Function x 2
LAN HUB	GbE LAN HUB with IGMP, Jumbo Frame
MAX. Bandwidth	850Mbps Each Video Source
Maximum Distance	Point-to-Point : 150M Unit-to-HUB : 100M
System Expandability (Max.)	16	16 Broadcast: 16000
Control Method	Web (LAN), Serial
Storage Temperature	0~40°C, Humidity<80%
Control Method	-20~60°C
Power Supply	DC 48V from Lan Port DC 12V Adapter (Optional)
H x W x D (mm)	28 x 117 x 130
Weight (g)	580 ~ 590
