8x2 4K HDMI矩阵切换器，音讯嵌入，智能切换，串接扩充，EDID，IR/RS232控制，XKSM-S1092

產品名稱 : KVM延長器雙控制, 5K 60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理

產品型號 : EGBMU-M3015

產品描述

● 8进2出HDMI矩阵影音切换分配系统

● 提供8个不同的影音讯号源并选择其中两个讯号播放

● 提供三种切换控制：（1）前面板按钮切换（2）IR红外遥控（3）RS-232序列远程控制

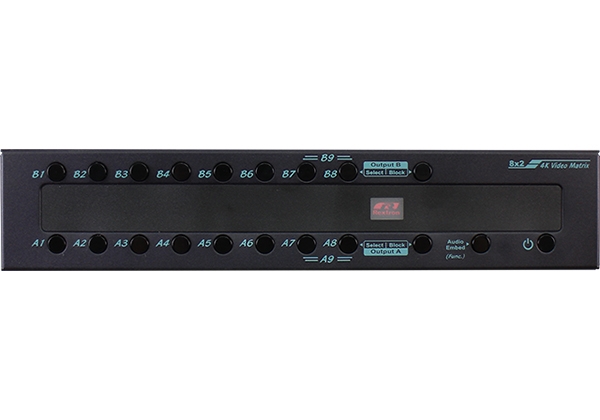

● 面板LED指示灯显示系统输入/输出状态

● 音频嵌入功能，方便整合外接音源设备，简化了音效后制剪辑特效合成的作业流程

● HDCP 1.4加密数码传输

● 分辨率敢达4K UHD 3840&times；2160

Add to Compare

數量 :

询价

8x2 4K HDMI矩阵切换器，音讯嵌入，智能切换，串接扩充，EDID，IR/RS232控制，XKSM-S1092

XKSM-S1092，8x2 4K HDMI矩阵切换器，为8进2出4K HDMI讯号切换分配系统，具智能侦测自动切换功能，提供多组影音讯号源输入（HDMI x 8 + 3.5mm Audio x 1）及两组4K HDMI输出于电视或投影设备，音频嵌入功能可整合麦克风音源输入达成会议影音录制工作.可在5米范围内用遥控器或切换器上的按钮执行选台动作选择视频并播放。

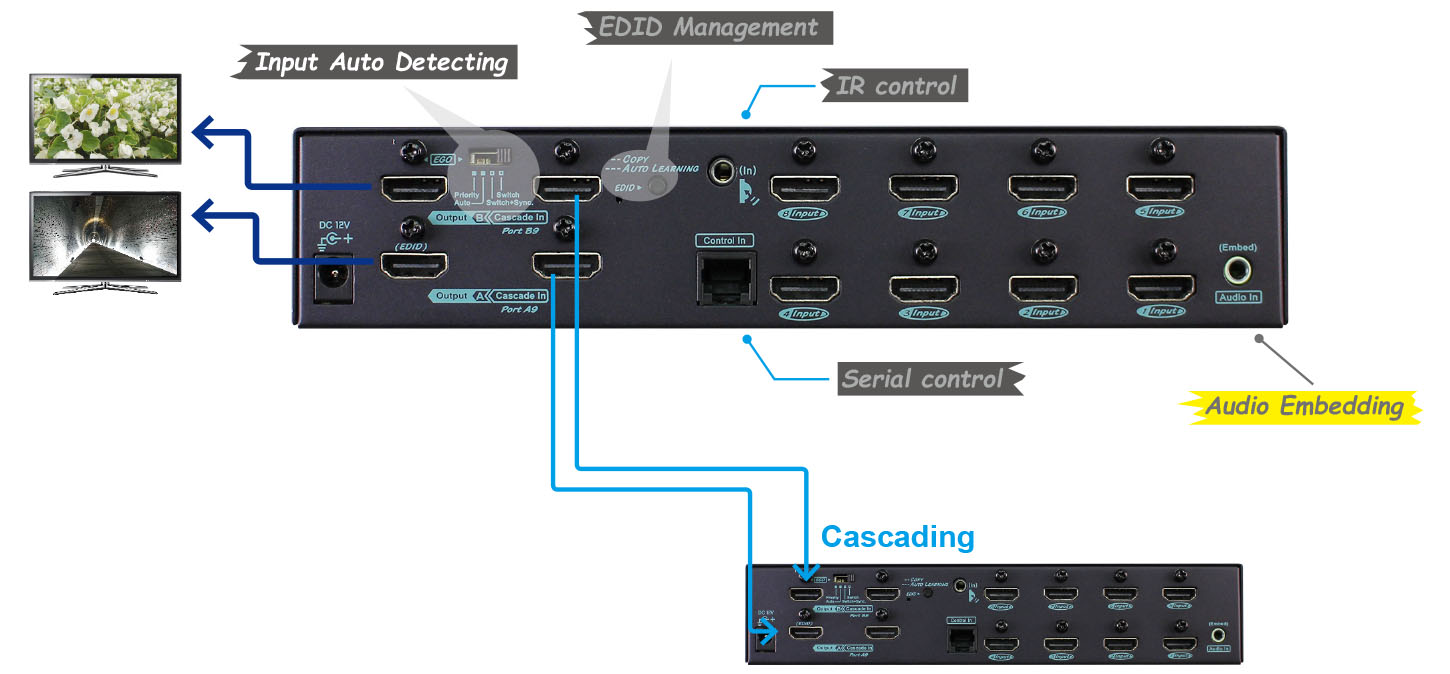

矩陣切換器-IO

多重先进的智能视频讯号源选择切换播放功能使得矩阵切换器能自动侦测最新视频源的接入自动选取该视频源播放，使用者也可设置优先权来依序播放，省去来来回回频繁又耗时的手动切换或误触操作。

1. 矩阵模式：按键切换，遥控器切换及RS232讯号切换控制，影音切换分配功能，可呈现2个图像

2. 同步模式：按键切换，遥控器切换及RS232讯号切换控制，影音分配功能，双萤幕播放同一图像

3. 自动模式：自动侦测感应

4. 优先权模式：设定好优先权后系统将以HDMI端口的优先顺序播放

XKSM-S1092，矩阵切换器，提供独立音源输入功能方便整合外接音源设备，将类比立体声3.5mm Audio嵌入到HDMI讯号中以数码音频方式输出，针对社群媒体工作者简化了音效后制剪辑特效合成的作业流程，也可运用在演讲及会议简报等工作进行场合。

完整EDID管理功能

矩阵切换器，XKSM-S1092独特的EDID复制功能使其能够从多媒体家庭影院音响、投影、功率扩大机系统中取得EDID参数并复制到系统內存.EDID自动学习，超凡的EDID拷贝预设功能确保了视频的精确稳定及高画质的输出。

1. 手动EDID复制功能（EDID Copy）

2. EDID自动学习（EDID Auto Learning）读取系统EDID参数或者自动从萤幕抓取并复制

独特串接扩充功能

面临越益增多的讯号源播放设备，XKSM-S1092独特的串接端口设计使系统能接纳更多的讯号源加入，本体可再串接一台XKSM-S1092最多可同时容纳16个影音播放设备（DVD/ BD/ PC/ Pad/ PS5 / Xbox&hellip；）同时插入，为日后系统扩充提前准备。

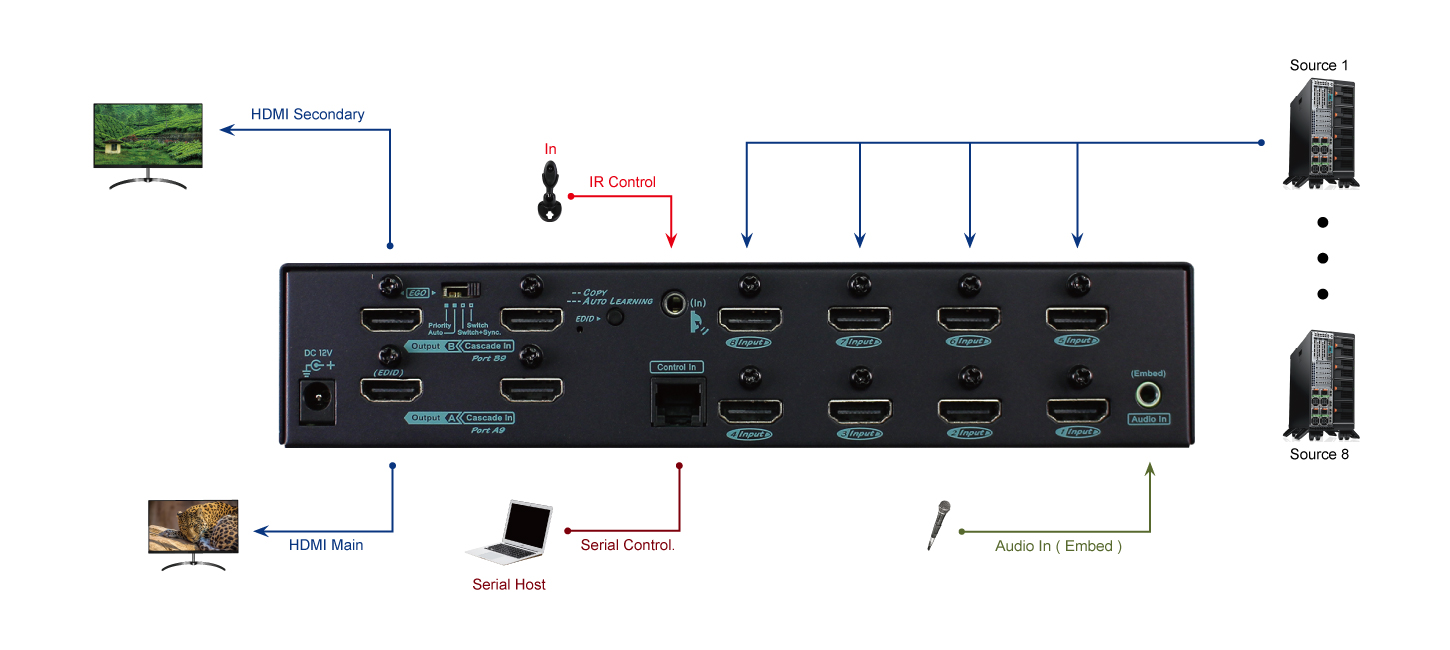

操控设置

8x2 4K HDMI矩阵切换器体积轻巧安装容易，支持多种图像切换控制方式包括按键/ IR/ RS-232等等.内嵌的序列控制界面（RJ-11转RS-232）在工控环控领域中其Serial功能简化了各个集成商系统整合的门槛.XKSM-S1092针对机柜安装用户提供耳片及IR延长线（3m选购），避免障碍物阻挡红外讯号.也可提供RJ-11转RS-232转接头，方便工程人员将本机整合到环控系统。

● 8进2出HDMI矩阵影音切换分配系统

● 提供8个不同的影音讯号源并选择其中两个讯号播放

● 提供三种切换控制：（1）前面板按钮切换（2）IR红外遥控（3）RS-232序列远程控制

● 面板LED指示灯显示系统输入/输出状态

● 音频嵌入功能，方便整合外接音源设备，简化了音效后制剪辑特效合成的作业流程

● HDCP 1.4加密数码传输

● 分辨率敢达4K UHD 3840&times；2160

智能切换EGO功能，先进的智能视频讯号源选择或切换功能

● 提供智能多重切换功能：（1）依照优先权功能来选择（2）自动感应自动智慧切换选择（3）手动切换模式选择

● 透过（1）（2）各项预先设置，可轻易载入各输入端讯号源，免除人为操作或误触状况产生

独特的EDID功能（延伸显示辨识码）

● 多功能EDID设置如EDID Copy复写，确保精准及高画质的输出

● EDID Auto Learning，EDID自动学习能正确辨认所接萤幕分辨率避免黑屏闪屏发生

● 可读取远端萤幕的EDID（须与接收端单元连接）

独特的串接（端口）扩充功能

● 对HDMI矩阵切换器进行串联堆叠（Cascade）以扩展影音讯号源输入数量

● HDMI串接端口设计最多可同时容纳16个影音播放设备的加入

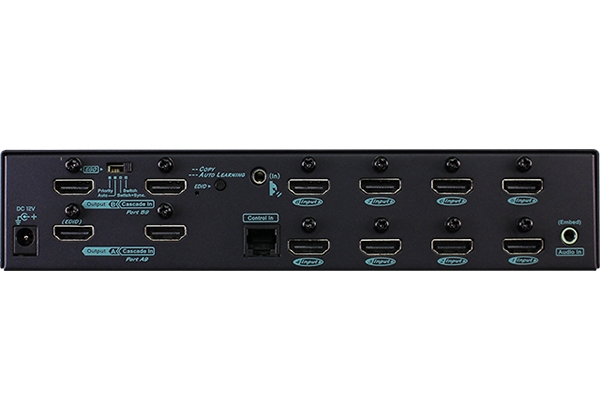

Model Name	XKSM-S1092
Video Resolution (Max.)	4K@30Hz (4:4:4)
Video Input	HDMI Port x 8 + HDMI Cascade Port x 2
Video Output	HDMI Port x 2
Audio Input	3.5 mm Audio Jack x 1
IR Control	3.5mm IR Jack x 1 ( In )
Serial Control	RJ-11 x 1
Slide Switch	Input Auto Detecting x 1
Push Button	Power x 1 Audio Embed x 1 Input Selection x 16 Output Selection / Output Block x 2 EDID Copy x 1 ( Rear )
LED Indicator	Output Status x 2 Audio Embed / Function x 1
HDCP Compliance	HDCP 1.4 Compliant
Mode Configuration	Priority / Auto-Sensing / Switch + Sync / Switch
Video & Audio Configruation	Auto / Inventory
Power Supply	DC 12V
Operation Environment	0~40°C, Humidity<80%
Storage Temperature	-20~60°C
Enclosure	Metal
Dimension H x W x D (mm)	44 x 218 x 118
Weight (g)	950
