2x8 HDMI影音切换分配器，智能切换，矩阵模式，SPDIF，音讯融合与分离，EDID Copy，IR/ RS232控制，VKSM-2108

產品名稱 : KVM延長器雙控制, 5K 60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理

產品型號 : EGBMU-M3015

產品描述

● 2进8出HDMI影音切换分配器，整合2个HDMI信号后输出到8个屏幕或投影机

● 支持矩阵模式以群组方式播放，可同时播放两个HDMI信号

● HDMI 1.4b规范，支持4K分辨率3840 x2160@30Hz

● 提供三种操控方式：

1. 前面板按钮切换

2. IR红外遥控

3. RS-232序列远程控制

● 支持独立立体声音频输入输出功能，方便整合外接音讯设备

Add to Compare

數量 :

询价

2x8 HDMI影音切换分配器，智能切换，矩阵模式，SPDIF，音讯融合与分离，EDID Copy，IR/ RS232控制，VKSM-2108

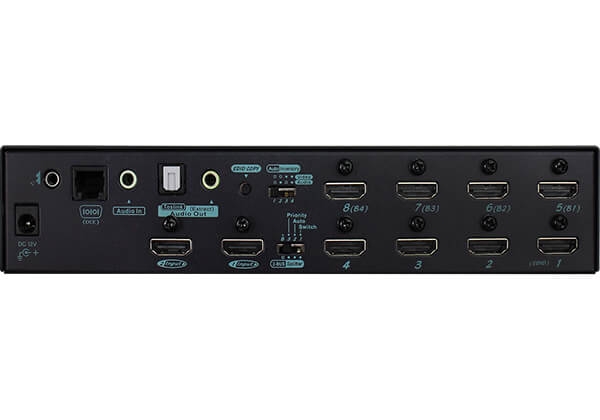

2x8 HDMI影音切换分配器，VKSM-2108，同时具切换器功能，分配器功能及矩阵功能.将输入端HDMI信号同时送至8个屏幕播出，或依矩阵模式以群组方式播放.智能切换功能可自动侦测最新影音信号的接入自动提取该视频源并自动播放，使用者也可设置优先权依序播放，免除人为操作或误触状况产生，或经由IR及RS232信号来操控。 2x8 HDMI影音切換分配器-IO

音讯融合与分离，VKSM-2108提供独立音源输入输出功能方便整合外接音源设备，将3.5mm Audio嵌入到HDMI信号中，也可以在输出端将HDMI声音以数位（SPDIF）或模拟（3.5mm Audio）方式分离出来，针对社群媒体工作者简化了音效后制剪辑特效合成的作业流程。

Rextron智慧EDID管理系统，提供了先进的音讯/视频EDID解决方案，独特的EDID复制功能使其能够从多媒体家庭影院音响、投影、功率扩大系统中单独取得音讯及视频的EDID参数，把高分辨率的视讯讯号和高品质的音讯信号分别复制到系统內存，确保正常且高画质高音质输出。

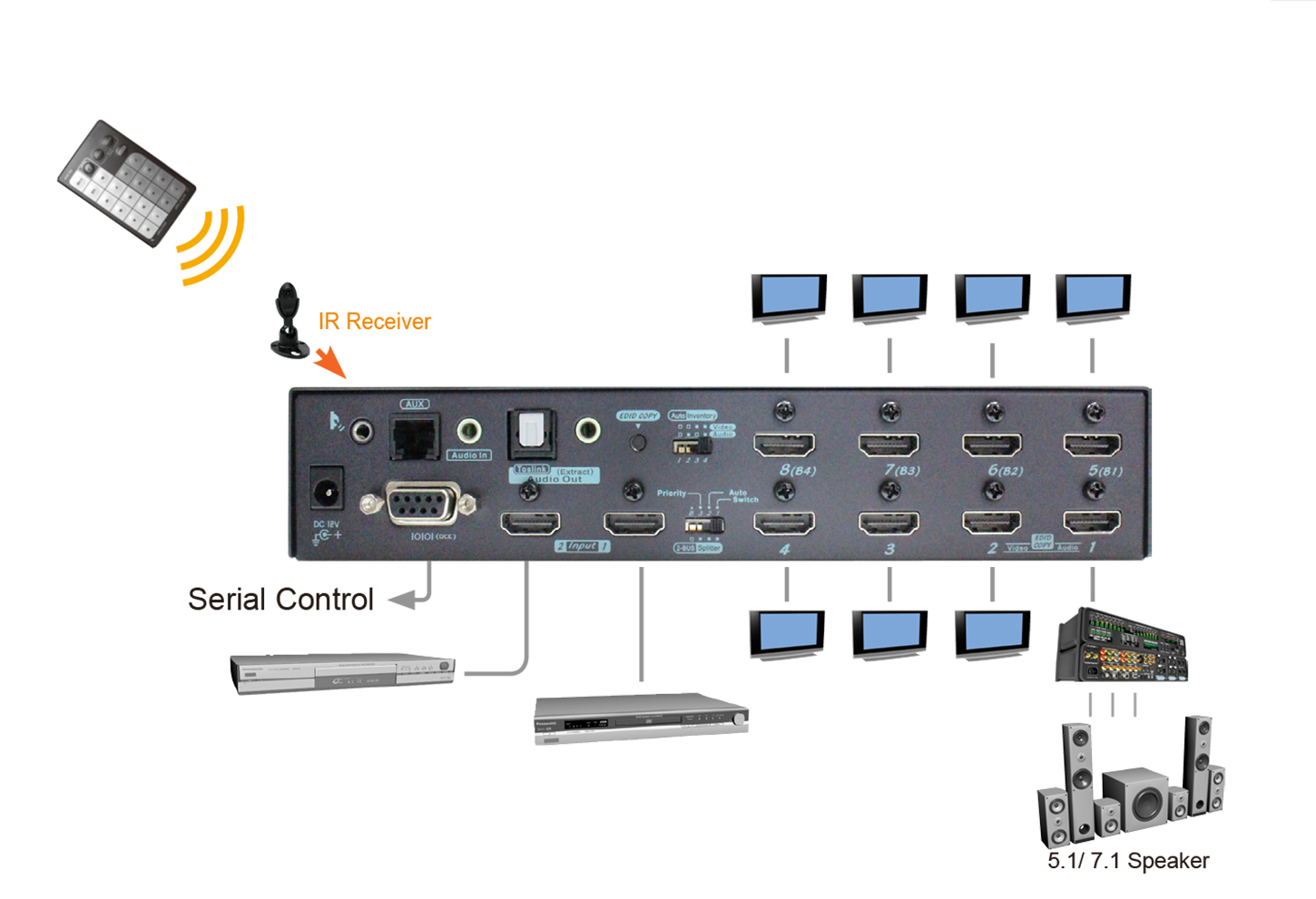

操控设置

VKSM-2108，2x8 HDMI影音切换分配器，针对机柜安装用户提供耳片及IR延长线（3m选购），避免障碍物阻挡红外控制信号.也提供RJ-11转RS-232转接头，方便工程人员将本机整合到Serial环控系统。

● 2进8出HDMI影音切换分配器，整合2个HDMI信号后输出到8个屏幕或投影机

● 支持矩阵模式以群组方式播放，可同时播放两个HDMI信号

● HDMI 1.4b规范，支持4K分辨率3840 x2160@30Hz

● 提供三种操控方式：

1. 前面板按钮切换

2. IR红外遥控

3. RS-232序列远程控制

● 支持独立立体声音频输入输出功能，方便整合外接音讯设备

● 影音融合与分离，输入端将3.5mm Audio声音融合到HDMI再送出，也可以在输出端将HDMI声音以数位（SPDIF）或模拟（3.5mm Audio）方式分离出来

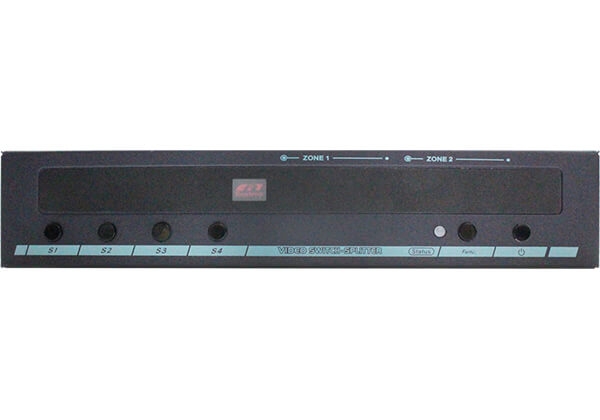

● 面板LED指示灯显示系统输入/输出状态

● 随插随用不须安装任何软件

智能切换功能

● 提供智能多重切换功能：

1. 依照优先权功能来选择

2. 自动感应自动智慧切换选择

3. 手动切换模式选择

● 透过（1）（2）各项预先设置，可轻易加载各输入端信号源，免除人为操作或误触状况产生

独特EDID功能

● 多功能EDID设置如EDID复制EDID模拟及预设功能，确保精确高画质输出

● 独特的音视频数据结构体系可分别单独复制图像及声音的EDID，来整合多媒体系统（5.1/ 7.1/ Dolby Digital/ DTS/ LPCM），可从多媒体及家庭剧院系统中单独读取音讯及视频的EDID

● 从所连接的显示装置中读出和保存EDID信息并输出给延伸显示系统

	VKSM-2108
Video Resolution (Max.)	4K@30Hz (4:4:4)
Video Input	HDMI x 2
Video Output	Switch Splitter Mode : HDMI x 8 Matrix Mode (2 Bus) : HDMI x 4 + HDMI x 4
Audio Input	3.5 mm Audio Jack x 1
Audio Output	3.5 mm Audio Jack x 1 S/PDIF x 1
Push Buttons	Power x 1 Func x 1 Port Selection x 4 EDID Copy x 1
Slide Switchs	EGO Slide Switch / Priority / Auto / Switch EDID Mode Switch ( Audio / Video )
LED Indicator	Status LED x 1 (Multi-Color) Video Output x 8
Serial Control	RJ-11 Port x 1 ( RS-232 )
IR Remote Control	IR Sensor x 1 ( Front ) 3.5 mm Jack x 1 ( Rear )
HDCP Compliance	HDCP 1.4
Power Supply	DC 12V
Operation Environment	0~40°C, Humidity<80%
Storage Temperature	-20~60°C
Enclosure	Metal
Dimension H x W x D (mm)	44 x 220 x 116
Weight (g)	890
