2x8 HDMI切换分配器，智能切换，EDID管理，IR/RS232/GUI操控，VGM-S2108

產品名稱 : KVM延長器雙控制, 5K 60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理

產品型號 : EGBMU-M3015

產品描述

● 从2个HDMI影音信号源中选择其一播放至8个HDMI屏幕

● 提供三种切换控制：

1. 前面板按钮切换

2. 红外遥控

3. 序列RS-232/ GUI远程控制

● LED指示灯显示系统输入/输出状态

● 兼容HDTV，3D HDTV显示，HDCP和支持蓝光

● 可设定开启/关闭影音输出端信号（RS-232）

Add to Compare

數量 :

询价

2x8 HDMI切换分配器，智能切换，EDID管理，IR/RS232/GUI操控，VGM-S2108

2进8出VGM-S2108，2x8 HDMI切换分配器，支持红外IR及序列RS-232控制，使用者可从2个HDMI信号源中任选1个画面并播放到8个HDMI屏幕/投影机.智能切换功能自动侦测最新信号源接入自动播放.独特的（2-Bus）矩阵模式下，系统可同时播放2个不同画面.可手动按键切换或是用遥控器来选择想要的频道。 2x8 HDMI切換分配器-IO

2x8 HDMI切换分配器独特的EDID复制功能使其能够从多媒体家庭影院音响、投影、功率扩大机系统中单独取得音讯及视频的EDID参数，把高分辨率的视讯信号和高品质的音讯信号分别复制到系统记忆体，EDID配置功能保证了音讯在5.1 / 7.1声道的家庭影院系统中精确的播出，超凡的EDID拷贝预设功能确保了视频的精确稳定及高画质的输出。

多重先进的智能视频信号源选择切换播放功能，使得切换器能自动侦测最新视频源的接入自动提取该视频源播放，使用者也可设置优先权来依序播放，省去来来回回频繁又耗时的手动切换或误触操作。

1. 手动模式：按键切换及IR/ RS232信号切换控制

2. 自动模式：自动侦测感应（智能播放）

3. 优先权模式：设定好优先权后系统将以信号的优先级播放

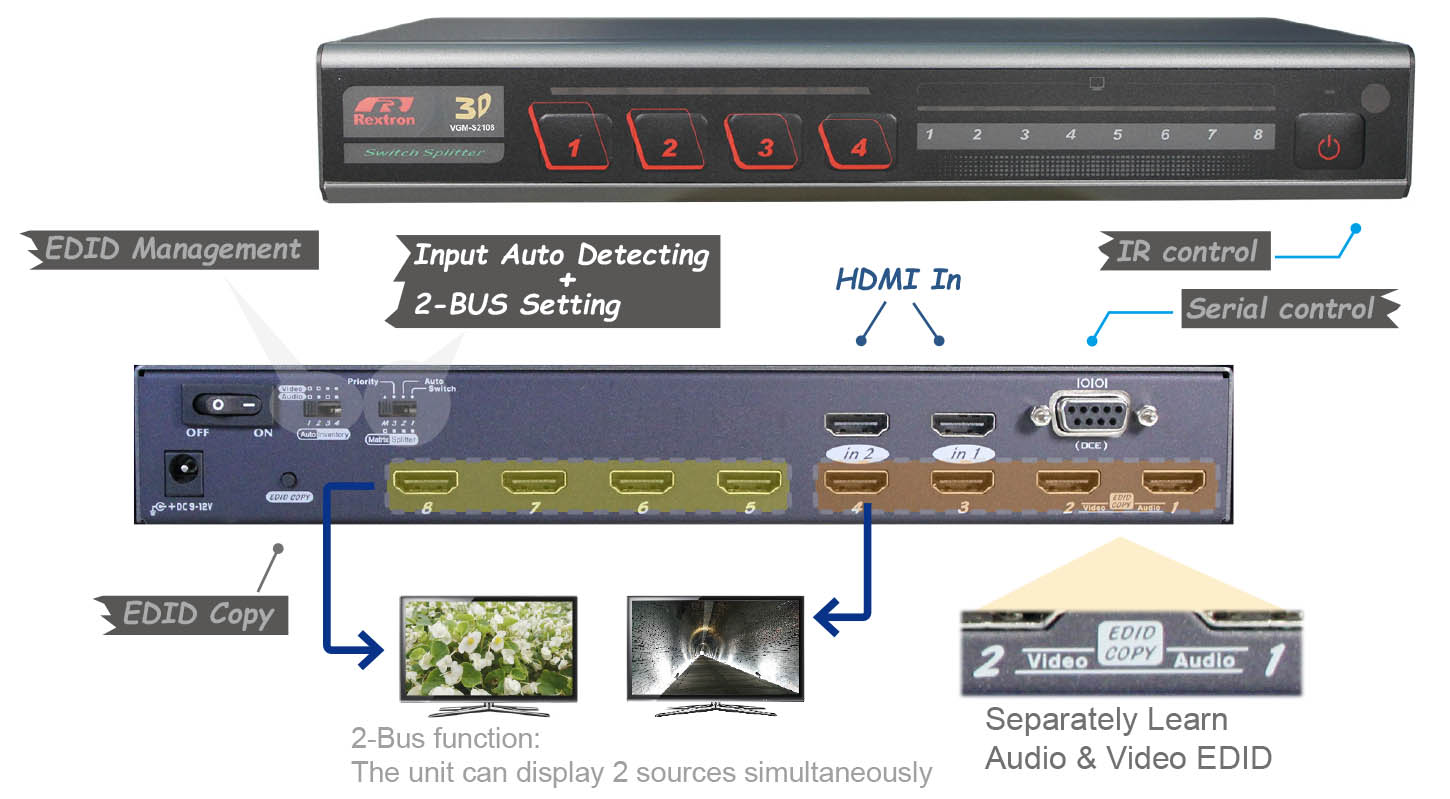

4.（2-Bus）矩阵模式：HDMI输出端口分成两个群组，Port 1~4（群组1）及Port 5~8（群组2），系统可同时播放2个不同画面

HDMI切换分配器，VGM-S4116，针对机柜安装用户提供标准机架式耳片及IR遥控器，也提供RS-232（DB9-F）远端操控序列界面，方便工程人员将本机整合到环控系统。

● 从2个HDMI影音信号源中选择其一播放至8个HDMI屏幕

● 提供三种切换控制：

1. 前面板按钮切换

2. 红外遥控

3. 序列RS-232/ GUI远程控制

● LED指示灯显示系统输入/输出状态

● 兼容HDTV，3D HDTV显示，HDCP和支持蓝光

● 可设定开启/关闭影音输出端信号（RS-232）

● 非挥发內存（内存）保存所有设定，防止断电意外

● 创新技术防止加载系统输入时的非必要闪屏

● 在可选范围内选择最佳输出设定使输出信号最佳化

● 支持分辨率高达Full HD1080p

智慧端口切换功能

● 提供多重智能切换功能：

1. 依照优先权功能来选择

2. 自动感应自动智慧切换选择和

3. 手动切换模式选择

● 支持（2-Bus）矩阵模式，系统可同时播放2个不同画面

● 通过按钮选择视频信号源（手动切换）或依照优先权顺序设定（优先权功能）

● 透过（1）（2）各项预先设置，可轻易加载各输入端信号源，免除人为操作或误触状况产生

独特的EDID功能

● 多功能的EDID设定，例如EDID拷贝和EDID的预设定/模拟功能，确保了精确的输出显示

● 独特的音视频数据结构体系可分别复制图像及声音的EDID，来整合多媒体系统（5.1/ 7.1/ Dolby Digital/ DTS/ LPCM）可从多媒体及家庭戏院系统中单独取得音讯及视频的EDID信息

● 如果显示器的EDID不可用，系统提供內存（预设）的EDID信息

● 从所连接的显示装置中读出和保存EDID信息并输出给显示装置

图形化使用者界面软件（GUI）操作特点

● 图形描述系统让操作更简单、更高效

● 功能表图形化显示，以简单图标显示系统连接的状态

● 可以命名和可对每一个信号源和播放设备使用自制的图象

Model Name	VGM-S2108
Video Resolution (Max.)	1920 x 1080 @60Hz (4:4:4) 1920 x 1200 @60Hz (4:4:4)
Video Input	HDMI x 2
Video Output	HDMI x 8
IR Control	IR Sensor ( Front )
Serial Control	DB-9 x 1 ( RS-232 )
Slide Switches	EDID Mode Switch ( Audio / Video ) x 1 Input Auto Detecting x 1
Push Buttons	Input Selection x 4 Power x 1 EDID Copy x 1
LED Indicator	Power LED x 1 Input x 2 Output x 8
HDCP Compliance	HDCP 1.3 Compliant
Mode Configuration	Switch / Auto-Sensing / Priority / Matrix
Video & Audio Configruation	Auto / Inventory
Power Supply	DC 12V
Operation Environment	0~40°C, Humidity<80%
Storage Temperature	-20~60°C
Enclosure	Metal
Dimension H x W x D (mm)	37 x 255 x 130
Weight (g)	xxx
