HDMI矩阵式影音切换器，EDID管理，IR/RS232/GUI操控，XM-G0204

產品名稱 : KVM延長器雙控制, 5K 60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理

產品型號 : EGBMU-M3015

產品描述

● 2×4 HDMI矩阵切换器，兼容HDTV及3D HDTV高画素数位图像

● 完全兼容HDMI 1.4/1.3b规格

● 控制方式：

1. 前面板按钮控制

2. 红外遥控

3. RS232控制

4. GUI控制

● GUI（图形化使用者界面）的功能，图形表示连接的即时状态使得控制更简单、有效

Add to Compare

數量 :

询价

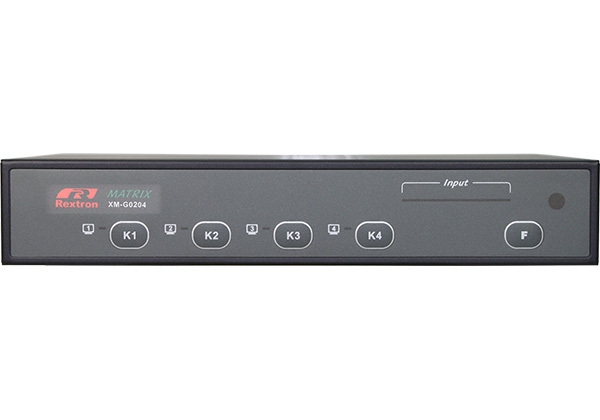

2x4 HDMI矩阵式影音切换器，EDID管理，IR/RS232/GUI操控，XM-G0204

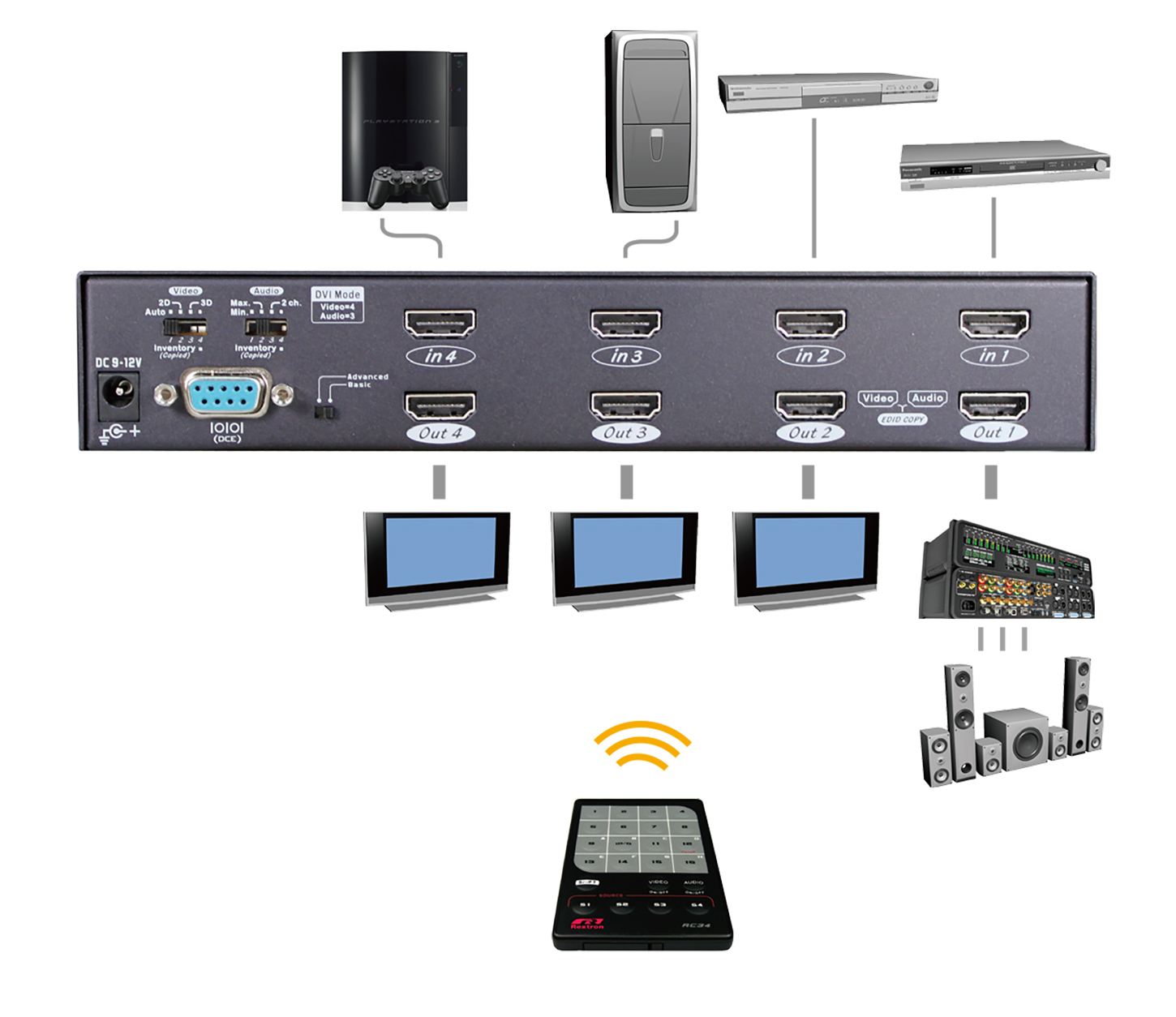

2进4出XM-G0204，矩阵式影音切换器，支持红外IR及序列RS-232控制，使用者可从2个HDMI信号源中任选1个画面并播放到4个HDMI屏幕/投影机.您可以在5米范围内用遥控器或切换器上的按钮来选择所需的输入信号源，无需插拔信号源端设备，内嵌的序列端口界面允许使用者通过Serial控制设定矩阵系统或经由家庭影院系统来整合本矩阵系统.HDMI矩阵，在工控领域中其序列控制功能也简化了各个集成商系统整合的门坎.让视听设备运用更方便简约也更高效。矩陣式影音切換器-IO

2进4出HDMI矩阵式影音切换器独特的EDID复制功能使其能够从多媒体家庭影院音响、投影、功率扩大机系统中单独取得音讯及视频的EDID参数，把高分辨率的视讯信号和高品质的音讯信号分别复制到系统內存，EDID配置功能保证了音讯在5.1 / 7.1声道的家庭影院系统中精确的播出，超凡的EDID拷贝预设功能确保了视频的精确稳定及高画质的输出。

矩阵式影音切换器，XM-G0204内置播放排程功能，可预先设定时/日/星期/循环/频道等放映行程，也可将不同行程以不同播放档案编号存盘以备日后所需.Rextron HDMI矩阵切换器XM-G0204广泛用于数位标牌，医疗教学环境，培训设施，会议室，监控中心及家庭影音消费市场.安装简单且不需任何专业知识也可轻易操作。

矩陣式影音切換器-GUI

● 2×4 HDMI矩阵切换器，兼容HDTV及3D HDTV高画素数位图像

● 完全兼容HDMI 1.4/1.3b规格

● 控制方式：

1. 前面板按钮控制

2. 红外遥控

3. RS232控制

4. GUI控制

● GUI（图形化使用者界面）的功能，图形表示连接的即时状态使得控制更简单、有效

● 音讯声道配置设定，理想应用于杜比5.1 / 7.1家庭影院视听系统

● 可设置扫描与显示的模式

● 可选择扫描的时间间隔

● 每个输出端都可单独开启或关闭HDMI信号

● 优化信号的装置，可从输出设备中选择最佳效果的信号输出

● 支持分辨率达1080p，2048 x 1152

● 支持3D图像信号，HDCP加密数位传输及Blu-ray蓝光播放

● 机架式1U高度

高端系统设置功能

● 可编辑播放排程（小时/星期/周末/工作日/每日，循环）

● 每个输入和输出的图标都可以命名及使用自定的图标

● 断电时保存原有的设定

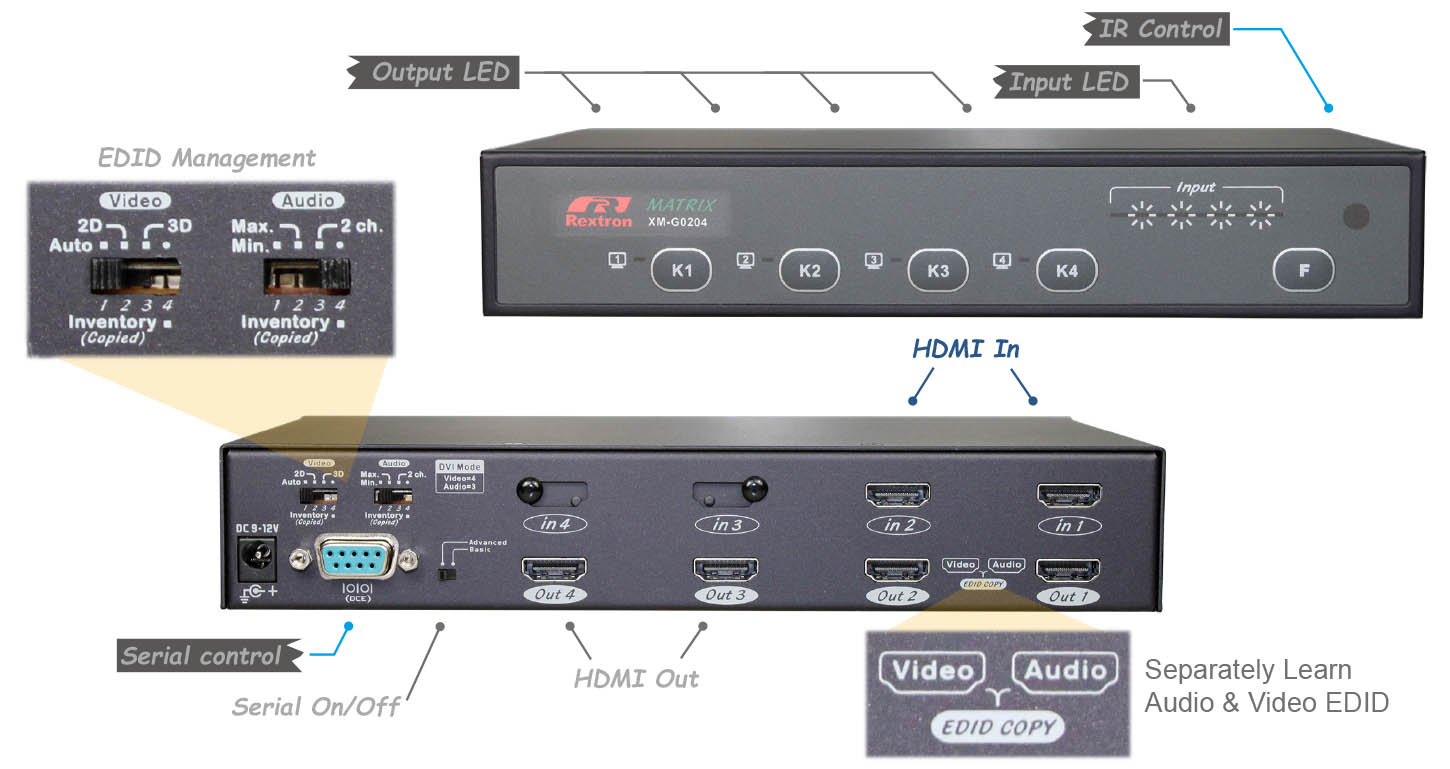

独特EDID功能

● 多功能EDID设置如EDID复制EDID模拟及预设功能，确保精确高画质输出

● 独特的音视频数据结构体系可分别单独复制图像及声音的EDID，来整合多媒体系统（5.1/ 7.1/ Dolby Digital/ DTS/ LPCM），可从多媒体及家庭剧院系统中单独读取音讯及视频的EDID

● 如果显示器的EDID不可用，系统提供內存（预设）的EDID信息

● 从所连接的显示装置中读出和保存EDID信息并输出给延伸显示系统

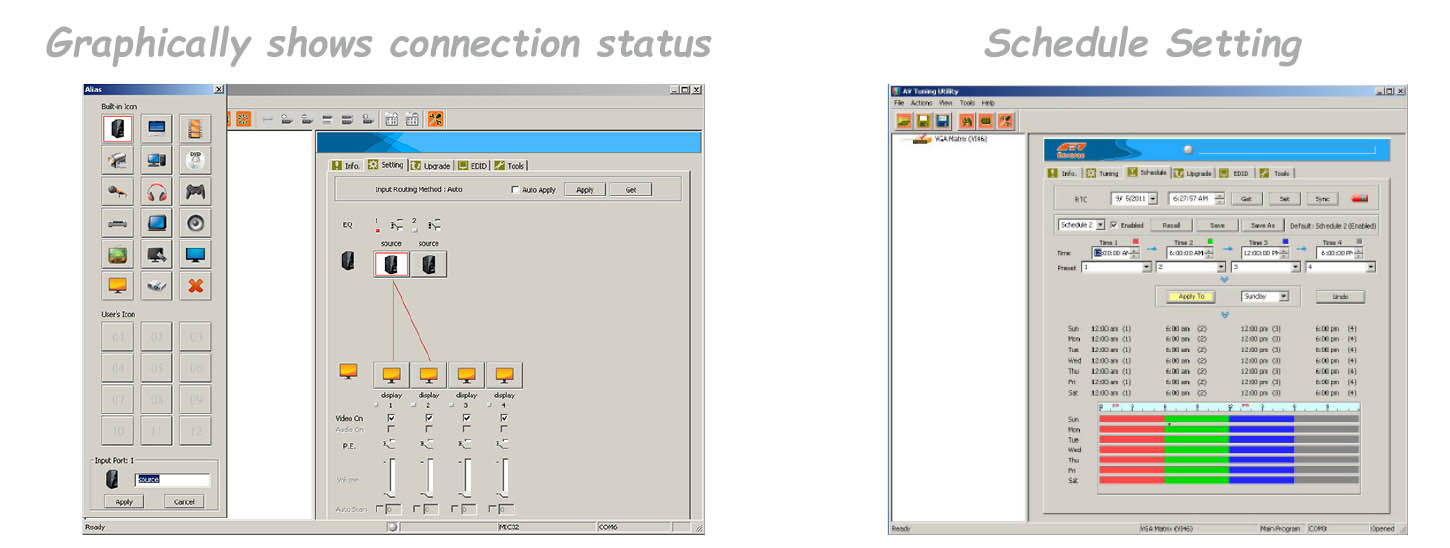

图形化使用者界面软件操作特点（GUI）

● 以简单的图标显示连接的路由状态

● 最常用的功能会以图标方式保持在最上层操作窗，操作上更简单、更高效

● 路由分布图形化，可任意命名端口名称及更改各端口图象显示

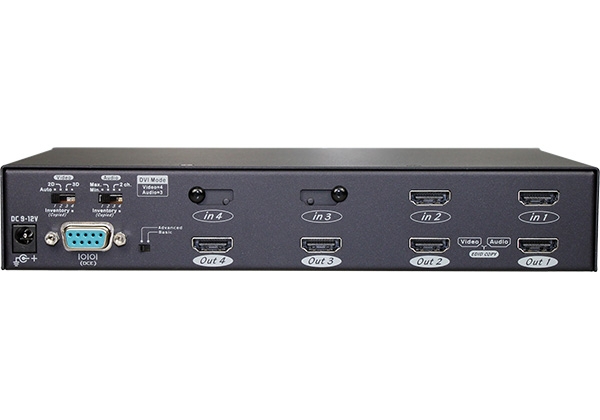

Model Name	XM-G0204
Video Resolution (Max.)	1920 x 1200 @60Hz (4:4:4) 1920 x 1080 @60Hz (4:4:4)
Video Input	HDMI x 2
Video Output	HDMI x 4
IR Control	IR Sensor ( Front )
Serial Control	DB-9 x 1 ( RS-232 )
Slide Switches	EDID Mode Switch ( Audio ) x 1 EDID Mode Switch ( Video ) x 1
Push Buttons	Input Selection x 4 Func x 1
LED Indicator	Status x 1 Input x 4 Output x 4
HDCP Compliance	HDCP 1.3 Compliant
Video & Audio Configruation	Auto / Inventory
Power Supply	DC 12V
Operation Environment	0~40°C, Humidity<80%
Storage Temperature	-20~60°C
Enclosure	Metal
Dimension H x W x D (mm)	34 x 22 x 100
Weight (g)	xxx
